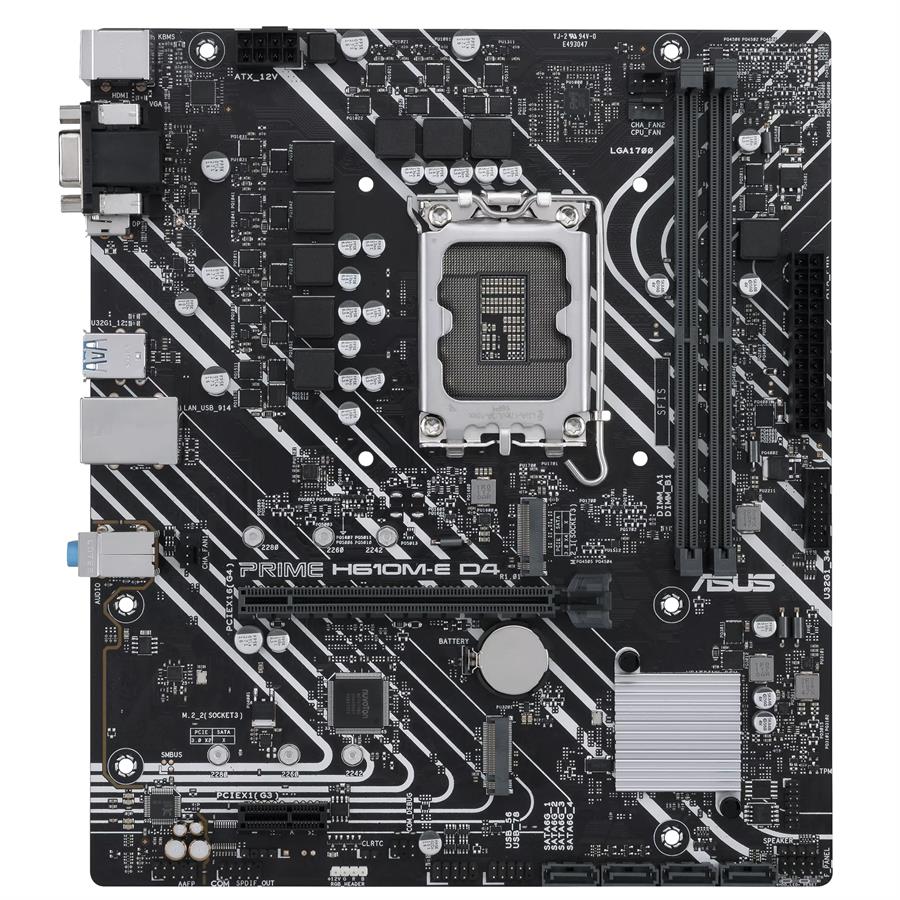

PRIME H610M-E D4

Tarjeta madre Intel® H610 (LGA 1700) mic-ATX con DDR4, PCIe 4.0, dos ranuras M.2, Realtek 1 Gb Ethernet, DisplayPort, HDMI®, D-Sub, puertos USB 3.2 Gen 1, SATA 6 Gbps, cabezal COM, Encabezado RGB

Zócalo Intel® LGA 1700: Listo para procesadores Intel® de 12.ª generación

Refrigeración integral: disipador térmico PCH y Fan Xpert 2+

Conectividad ultrarrápida: ranura M.2 de 32 Gbps, Realtek 1 Gb Ethernet y USB 3.2 Gen 1

5X Protection III: Múltiples protecciones de hardware para una protección completa

PRIME

Las placas base de la serie ASUS Prime están diseñadas por expertos para liberar todo el potencial de los procesadores Intel® de 12.ª generación . Con un diseño de potencia robusto, soluciones de refrigeración integrales y opciones de ajuste inteligentes, Prime H610 ofrece a los usuarios y a los constructores de PC una gama de opciones de ajuste de rendimiento a través de funciones intuitivas de software y firmware.

FLEXIBILIDAD

Los controles integrales forman la base de la serie ASUS Prime. La placa base Prime H610 incluye herramientas flexibles para ajustar cada aspecto de su sistema, lo que permite que los ajustes de rendimiento se adapten perfectamente a su forma de trabajar para maximizar la productividad.

Control Inteligente

EPU

Eficiencia energética integral

La Unidad de procesamiento de energía (EPU) optimiza automáticamente el consumo de energía y maximiza el ahorro de energía con el modo Ausente, una configuración inteligente que crea un escenario de ahorro de energía extremo al apagar los controladores de E/S no utilizados.

Fan Experto 2+

Controles de enfriamiento flexibles

Las placas base de la serie Prime 600 ofrecen un control integral sobre los ventiladores del sistema, a través del software Fan Xpert 2+ incluido. El modo Auto-Tuning configura inteligentemente todos los parámetros con un solo clic.

Digi+ VRM Control

Control de potencia digital preciso

El módulo regulador de voltaje Digi+ (VRM) brinda control en tiempo real sobre la caída de voltaje, cambiando automáticamente la configuración de frecuencia y eficiencia energética. También le permite ajustar su CPU para obtener la máxima estabilidad y rendimiento.

BIOS UEFI

El renombrado BIOS ASUS UEFI proporciona todo lo que necesita para configurar, modificar y ajustar su sistema. Ofrece opciones inteligentemente simplificadas para principiantes en PC, así como características integrales para veteranos experimentados.

Modo Avanzado

Ajuste avanzado para Tweakers serios

Un modo avanzado intuitivo ofrecido a través de UEFI le permite tomar el control completo. Una función de búsqueda integrada facilita la búsqueda de opciones, y varias funciones avanzadas le permiten realizar ajustes matizados de manera inteligente para que pueda marcar el rendimiento de la manera que desee.

Buscando función

Encuentre rápida y fácilmente la opción o configuración que necesita.

Perfil de usuario de ASUS

Ajustes de configuración de puertos entre diferentes versiones de BIOS o compártalos con amigos.

Modo EZ

Configuración rápida y sencilla

El modo EZ muestra configuraciones y estadísticas vitales y también ofrece asistentes guiados, funcionalidad de arrastrar y soltar y la aplicación con un solo clic de configuraciones importantes, todo para ayudarlo a poner en marcha su equipo en muy poco tiempo.

Control de ventilador gráfico intuitivo

Ajuste la configuración individual de los ventiladores simplemente arrastrando una curva con el mouse.

EZ XMP

Mejore el rendimiento de la DRAM con un solo clic.

ENFRIAMIENTO

La serie Prime H610 está diseñada con un disipador de calor y una serie de encabezados de ventiladores híbridos para garantizar que su equipo se mantenga fresco y estable bajo cargas de trabajo intensas.

Enfriador por diseño

La serie Prime H610 cuenta con controles de enfriamiento completos que se pueden configurar a través del software Fan Xpert 2+ o a través del BIOS UEFI.

Múltiples fuentes de temperatura

Cada encabezado puede hacer referencia dinámicamente a tres sensores térmicos. Fan Xpert 2+ le permite mapear la temperatura de las tarjetas gráficas ASUS compatibles para optimizar el enfriamiento para tareas intensivas de GPU y CPU.

Protección inteligente

Un circuito integrado dedicado protege cada cabezal de ventilador contra sobrecalentamiento y sobrecorriente.

Ventilador PWM/CC de 4 pines

Cada encabezado integrado admite la detección automática de PWM o ventiladores de CC.

RENDIMIENTO

La serie Prime H610 está diseñada para manejar los núcleos adicionales y el mayor ancho de banda de los procesadores Intel® de 12.ª generación . Las placas base ASUS H610 brindan todos los elementos básicos para aumentar la productividad diaria, por lo que su sistema estará listo para la acción con energía estable, refrigeración intuitiva y opciones de transferencia flexibles.

Almacenamiento

Ranuras duales M.2 (hasta 32 Gbps)

PRIME H610M-E D4 ofrece dos ranuras M.2 que admiten velocidades de transferencia de datos de hasta 32 Gbps a través de PCIe 3.0, lo que permite un arranque más rápido y tiempos de carga de aplicaciones con SO o unidades de aplicaciones.

Conectividad

PCIe® 4.0 _

Las placas base Prime H610 están diseñadas específicamente para 12 .Generación de CPU Intel® Core™ y ofrecen conectividad PCIe® 4.0 para las GPU más recientes. El amplio ancho de banda y las velocidades de transmisión ultrarrápidas le permiten crear compilaciones ricas en funciones que pueden manejar grandes cargas sin esfuerzo.

USB 3.2 Gen 1 Tipo-A

Numerosos puertos USB admiten equipos de gama alta cargados con periféricos, incluidos conectores USB tipo A en el panel posterior con conectividad rápida USB 3.2 Gen 1 para estuches compatibles.

PERSONALIZACIÓN

La serie Prime H610 agrega los detalles matizados que mejoran cada experiencia, los códecs exclusivos que brindan una calidad de audio impecable le permiten personalizar su sistema para crear una apariencia personal única.

Audio

Audio excepcional

Las características integradas combinadas brindan un audio elevado

El diseño inteligente y el hardware premium crean una calidad de audio diferente a todo lo que haya experimentado.

Blindaje de audio

Separa los dominios de señal analógica/digital, reduciendo significativamente la interferencia multilateral.

Capa separada para pistas izquierda y derecha

Garantiza una diafonía mínima entre las rutas de audio.

Condensadores de audio premium

Las piezas premium proporcionan una firma de sonido inmersiva, con una fidelidad excepcional.

Personalización

Caja de armería

Armory Crate es una nueva utilidad de software diseñada para brindarle un control centralizado de los productos compatibles, desde una única interfaz intuitiva. Armory Crate brinda control de la configuración de los productos ASUS, incluidas las preferencias de teclado y mouse. Este software incluso cuenta con registro de productos dedicado y resaltado para ayudarlo a mantenerse en contacto con la comunidad ASUS.

Amigable con el bricolaje

Núcleo Q-LED

La pantalla Q-LED Core produce patrones de luz mediante el LED de alimentación durante la autoprueba de encendido (POST) que puede ayudar a los usuarios a solucionar problemas potenciales.

Núcleo SafeSlot

La ranura PCIe fortificada evita daños

SafeSlot Core es la ranura PCIe exclusiva de ASUS. Con un diseño reforzado que está anclado a la placa base mediante un gancho especial, SafeSlot Core proporciona una retención 1,6 veces más fuerte y una resistencia al corte 1,3 veces mayor que las ranuras de expansión estándar.

Las placas base ASUS Prime tienen puntos de soldadura reforzados alrededor de los pines PCIe y DIMM.

Proteccion al sobrevoltaje

Diseño de energía de protección de circuitos de clase mundial

Un diseño de circuito exclusivo con reguladores de voltaje incorporados para proteger su placa base de daños causados ​​por voltajes de alto nivel inesperados de fuentes de alimentación inestables o inferiores.

Protección contra sobrecorriente DRAM

Prevención de daños por cortocircuito

Los fusibles reiniciables integrados evitan daños por sobrecorriente y cortocircuito. Esto se extiende más allá de los puertos de E/S a la DRAM para salvaguardar la vida útil de su sistema y los dispositivos conectados.

E/S posterior de acero inoxidable

3 veces más resistente a la corrosión para una mayor durabilidad

Los paneles de E/S posteriores de acero inoxidable resistentes a la corrosión adheridos con óxido de cromo tienen una vida útil tres veces más larga que los paneles normales.

LANGuard

Rendimiento mejorado 2,5 veces mayor tolerancia a sobretensiones

ASUS LANGuard es una función de protección de red a nivel de hardware que integra tecnología avanzada de acoplamiento de señal y condensadores de montaje en superficie anti-EMI de primera calidad para mejorar el rendimiento y garantizar una conexión más confiable.

Más de 1000

dispositivos y componentes compatibles

La serie Prime H610 brinda una compatibilidad superior con miles de componentes y nuestra Lista de proveedores calificados (QVL) identifica la compatibilidad de la memoria, lo que le brinda más opciones para experiencias de creación de PC sin preocupaciones.

8000+

horas de validación

Cada placa base ASUS se somete a más de 8000 horas de pruebas estrictas, incluidas pruebas de quemado, ambientales, de compatibilidad, de software y de seguridad para confirmar su durabilidad. La confiabilidad de ASUS supera los estándares de la industria, lo que garantiza que cada componente esté diseñado para funcionar sin problemas en cualquier entorno.

Pruebas de temperatura y humedad

Garantiza que los componentes soporten condiciones extremas.

Ensayos de medidas térmicas

Garantiza que el sistema permanezca fresco y estable bajo las cargas más pesadas.

Pruebas de inserción

Cada puerto y conector se somete a ciclos de instalación repetidos.

Pruebas de envejecimiento

La prueba de envejecimiento de hasta 48 horas garantiza la fiabilidad.

Pruebas de consumo de energía

Comprobado por su eficiencia energética de clase mundial.

Pruebas de margen de temperatura y CC

Garantiza que la placa base sea capaz de hacer frente a las fluctuaciones de voltaje causadas por las variaciones de temperatura.

Pruebas de choque térmico

Garantiza la capacidad de sobrevivir a los cambios de temperatura durante el transporte.

Pruebas de choque sin operación

Construido para resistir las sacudidas que pueden ocurrir durante el envío.

Pruebas de quemado

Cada componente se comprueba para garantizar un funcionamiento impecable.

Pruebas de instalación

La ubicación del conector se verifica dos veces para garantizar una instalación sin complicaciones.

Pruebas de caída

Las pruebas de caída desde varias alturas aseguran la durabilidad.

Pruebas de sal y spray

Probado para confiabilidad de E/S, vida útil prolongada y resistencia a la oxidación.

ESPECIFICACIONES

CPU:

Intel® Socket LGA1700 para procesadores Intel® Core ™ , Pentium® Gold y Celeron® de 12.ª generación *

Compatible con la tecnología Intel® Turbo Boost 2.0 y la tecnología Intel® Turbo Boost Max 3.0**

* Consulte asus para ver la lista de soporte de CPU.

** La compatibilidad con Intel® Turbo Boost Max Technology 3.0 depende de los tipos de CPU.

Conjunto de chips: Conjunto de chips Intel® H610

Memoria:

2 DIMM, máximo 64 GB, DDR4 3200/3000/2933/2800/2666/2400/2133 sin ECC, memoria sin búfer *

Arquitectura de memoria de doble canal

Admite el perfil de memoria Intel® Extreme (XMP)

* La velocidad de datos de la memoria real depende de los tipos de CPU y los módulos DRAM; para obtener más información, consulte asus para la QVL de memoria (Listas de proveedores calificados).

Gráficos:

1 puerto de pantalla**

1 puerto D-Sub

1 x puerto HDMI® ***

* Las especificaciones gráficas pueden variar entre los tipos de CPU. Consulte www.intel.com para obtener actualizaciones.

** Soporta máx. 4K@60Hz como se especifica en DisplayPort 1.4.

*** Admite 4K@60Hz como se especifica en HDMI 2.1.

Ranuras de expansión:

Procesadores Intel® de 12.ª generación

1 ranura PCIe 4.0 x16

Conjunto de chips Intel® H610

1 ranura PCIe 3.0 x1

Almacenamiento:

Total admite 2 ranuras M.2 y 4 puertos SATA de 6 Gb/s

Conjunto de chips Intel® H610

Ranura M.2_1 (clave M), tipo 2242/2260/2280 (admite modo PCIe 3.0 x4)

Ranura M.2_2 (clave M), tipo 2242/2260/2280 (admite modo PCIe 3.0 x2)

4 puertos SATA 6Gb/s

Ethernet:

1 Ethernet Realtek de 1 Gb

USB:

USB trasero (4 puertos en total)

2 puertos USB 3.2 Gen 1 (2 de tipo A)

2 puertos USB 2.0 (2 de tipo A)

USB frontal (6 puertos en total)

1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales

2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales

Audio:

CÓDEC de audio de alta definición con sonido envolvente Realtek 7.1*

– Admite: detección de jack, multitransmisión, reasignación de jack del panel frontal

– Admite reproducción de hasta 24 bits/192 kHz

Funciones de sonido

-Blindaje de audio

– Condensadores de audio premium

– Capas de PCB de audio dedicadas

* Se requiere un chasis con un módulo de audio HD en el panel frontal para admitir la salida de audio de sonido envolvente 7.1.

Puertos de E/S del panel posterior:

2 puertos USB 3.2 Gen 1 (2 de tipo A)

2 puertos USB 2.0 (2 de tipo A)

1 puerto de visualización

1 puerto D-Sub

1 x puerto HDMI®

1 puerto Ethernet Realtek de 1 Gb

3 conectores de audio

1 x puerto de teclado PS/2 (púrpura)

1 x puerto de ratón PS/2 (verde)

Conectores de E/S internos:

Relacionado con el ventilador y la refrigeración

1 cabezal de ventilador de CPU de 4 pines

2 cabezales de ventilador de chasis de 4 pines

Relacionado con el poder

1 conector de alimentación principal de 24 pines

1 conector de alimentación de 8 pines +12 V

Relacionado con el almacenamiento

2 x ranuras M.2 (Clave M)

4 puertos SATA 6Gb/s

USB

1 cabezal USB 3.2 Gen 1 compatible con 2 puertos USB 3.2 Gen 1 adicionales

2 cabezales USB 2.0 admiten 4 puertos USB 2.0 adicionales

Diverso

1 encabezado RGB

1 encabezado CMOS transparente

1 encabezado de audio del panel frontal (AAFP)

1 encabezado de puerto COM

1 cabezal de salida S/PDIF

1 cabezal de altavoz.

1 cabezal SPI TPM (14-1 pines)

1 cabezal de panel de sistema de 10-1 pines

Características especiales:

ASUS 5X PROTECCIÓN III

-DIGI + VRM

– LANGuard

– Proteccion al sobrevoltaje

– Núcleo SafeSlot

– E/S posterior de acero inoxidable

Diseño Q de ASUS

-Q-DIMM

– Ranura Q

Solución térmica ASUS

– Diseño de disipador de calor de aluminio

Control de iluminación ASUS

– Cabecera RGB

Funciones de software:

Software exclusivo de ASUS

Caja de armería

Paquete de IA 3

– Utilidad de rendimiento y ahorro de energía

TurboV EVO

EPU

DIGI + VRM

Fan Experto 2+

ASUS CPU-Z

Software antivirus Norton (versión de prueba gratuita)

WinRAR

BIOS UEFI

ASUS EZ DIY

-ASUS CrashFree BIOS 3

-ASUS EZ Flash 3

– Modo ASUS UEFI BIOS EZ

BIOS:

128 Mb Flash ROM, UEFI AMI BIOS

Manejabilidad:

WOL por PME, PXE

Accesorios:

Cables

2 cables SATA de 6 Gb/s

Diverso

1 protector de E/S.

1 paquete de tornillos M.2 SSD

Medios de instalación

1 DVD de soporte

Documentación

1 guía de usuario.

Sistema operativo:

Windows® 11 de 64 bits, Windows® 10 de 64 bits

Factor de forma:

mATX Form Factor

9,6 pulgadas x 8,3 pulgadas (24,4 cm x 21,1 cm)
