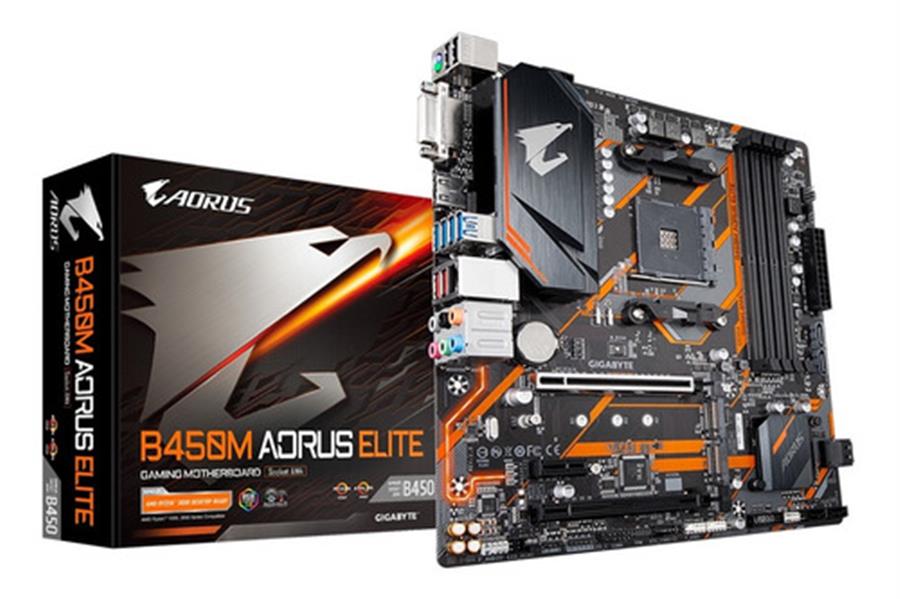

B450M AORUS ELITE
Computación Motherboards para AMD
Placa madre AMD B450 AORUS con PWM digital híbrido, Dual NVMe PCIe Gen3 M.2, GIGABYTE Gaming LAN con protección ESD de 25KV, diseño anti-azufre, listo para CEC 2019, RGB FUSION 2.0
B450M AORUS ELITE
Compatible con AMD 3rd Gen Ryzen ™ / 2nd Gen Ryzen ™ / 1st Gen Ryzen ™ / 2nd Gen Ryzen ™ con Radeon ™ Vega Graphics / 1st Gen Ryzen ™ con Radeon ™ Vega Graphics / Athlon ™ con Radeon ™ Vega Graphics Processors
DDR4 sin búfer sin ECC de doble canal, 4 DIMM
HDMI, puertos DVI-D para pantallas múltiples
Conectores ultrarrápidos duales NVMe PCIe Gen3 M.2
Condensadores de audio de alta calidad y protección contra ruido de audio con iluminación de trayectoria de seguimiento LED
RGB FUSION 2.0 con diseño de espectáculo de luces LED multizona, compatible con tiras de LED digital y RGB LED
LAN exclusiva para juegos 8118 de GIGABYTE con gestión de ancho de banda
Smart Fan 5 cuenta con 6 sensores de temperatura y 4 cabezales de ventilador híbridos con FAN STOP
Centro de aplicaciones que incluye las utilidades EasyTune ™ y Cloud Station ™
Diseño de resistencias anti-azufre
Ultra Durable ™ 25KV ESD y 15KV Protección contra sobretensiones LAN
Listo para CEC 2019, ahorre energía con un simple clic
UPC
AMD Socket AM4, soporte para: procesadores AMD Ryzen ™ de 3.a generación / procesadores AMD Ryzen ™ de 2.a generación / procesadores AMD Ryzen ™ de 1.a generación / procesadores AMD Ryzen ™ de 2.a generación con procesadores gráficos Radeon ™ Vega / AMD Ryzen ™ de 1.a generación con gráficos Radeon ™ Vega procesadores / AMD Ryzen ™ con procesadores gráficos Radeon ™ Vega
(Consulte la «Lista de compatibilidad de CPU» para obtener más información).
Chipset
AMD B450
Memoria
4 zócalos DIMM DDR4 que admiten hasta 128 GB (32 GB de capacidad DIMM individual) de memoria del sistema
Arquitectura de memoria de doble canal
Soporte para módulos de memoria DDR4 3600 (OC) / 3466 (OC) / 3200 (OC) / 2933/2667/2400/2133 MHz
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 sin memoria intermedia ECC (funcionan en modo no ECC)
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer sin ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
(Consulte «Lista de soporte de memoria» para obtener más información).
Gráficos a bordo
Procesador de gráficos integrado:
1 x puerto DVI-D, que admite una resolución máxima de 1920×1200 a 60 Hz * El puerto DVI-D no admite la conexión D-Sub por adaptador.
1 x puerto HDMI, que admite una resolución máxima de 4096×2160 @ 60 Hz
* Compatible con la versión HDMI 2.0, HDCP 2.2 y HDR.
Memoria compartida máxima de 16 GB
(Nota) El soporte real puede variar según la CPU.
Audio
Códec Realtek ® ALC892
Audio de alta definición
2/4 / 5.1 / 7.1 canales
Soporte para salida S / PDIF
LAN
Chip LAN Realtek ® GbE (10/100/1000 Mbit)
Ranuras de expansión
1 x ranura PCI Express x16, funcionando a x16 (PCIEX16) (Nota)
* Para un rendimiento óptimo, si solo se instala una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.
(Nota) El soporte real puede variar según la CPU.
(La ranura PCIEX16 cumple con el estándar PCI Express 3.0).
1 x ranura PCI Express x16, funcionando a x4 (PCIEX4)
1 x ranura PCI Express x1
(las ranuras PCIEX4 y PCIEX1 cumplen con el estándar PCI Express 2.0).
Tecnología Multi-Gráfica
Soporte para las tecnologías AMD Quad-GPU CrossFire ™ y AMD CrossFire ™ de 2 vías
Interfaz de almacenamiento
Integrado en la CPU:
1 x conector M.2 (Socket 3, tecla M, tipo 2242/2260/2280/22110 SATA y PCIe 3.0 x4 / x2 SSD) (M2A_SOCKET)
2 x conectores SATA de 6 Gb / s (ASATA3 1/2)
Integrado en el chipset:
1 x conector M.2 (Socket 3, clave M, soporte SATA tipo 2280 y PCIe 3.0 x2 SSD) (M2B_SOCKET)
4 x conectores SATA de 6 Gb / s (SATA3 0/1/2/3)
Compatibilidad con RAID 0, RAID 1 y RAID 10
* Consulte «1-7 Conectores internos» para ver los avisos de instalación de los conectores M.2 y SATA.
Integrado en la CPU:
4 x puertos USB 3.1 Gen 1 en el panel posterior
Integrado en el chipset:
2 x puertos USB 3.1 Gen 2 tipo A (rojo) en el panel posterior
2 x puertos USB 3.1 Gen 1 disponibles a través de los encabezados USB internos
6 x puertos USB 2.0 / 1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
USB
Conectores internos de E / S
1 x conector de alimentación principal ATX de 24 pines
1 x conector de alimentación ATX 12V de 8 pines
1 x encabezado del ventilador de la CPU
3 x cabezales del ventilador del sistema
2 x conectores M.2 Socket 3
6 x conectores SATA de 6 Gb / s
2 x encabezados de tira de LED direccionables
2 x puentes de selección de potencia de tira de LED direccionables
1 x tira de LED de enfriador de CPU / encabezado de tira de LED RGB
1 x encabezado de tira de LED RGB (RGBW)
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado de salida S / PDIF
1 x USB 3.1 Gen 1 encabezado
2 x encabezados USB 2.0 / 1.1
1 x encabezado Trusted Platform Module (TPM) (2×6 pin, solo para el módulo GC-TPM2.0_S)
1 x encabezado de puerto serie
1 x encabezado de altavoz
1 x puente CMOS transparente
1 x encabezado de intrusión en el chasis
Conectores del panel posterior
1 x puerto de teclado / mouse PS / 2
2 x puertos USB 2.0 / 1.1
1 x puerto DVI-D
1 x puerto HDMI
4 x puertos USB 3.1 Gen 1
1 x puerto RJ-45
2 x puertos USB 3.1 Gen 2 tipo A (rojo)
6 x tomas de audio
Controlador de E / S
Chip controlador de E / S iTE ®
Monitoreo H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobrecalentamiento
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad de la función de control de velocidad del ventilador dependerá del enfriador que instale.
BIOS
B450M AORUS ELITE
1 x flash de 128 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones compatibles de cada aplicación también pueden variar según las especificaciones de la placa base.
@BIOS
AutoGreen
Cloud Station
EasyTune
Fast Boot
Game Boost
ON / OFF Carga
RGB Fusion
Smart Backup
Smart Keyboard
Smart Survey
System Visor de información del sistema
Bloqueador USB
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton ® Internet Security (versión OEM)
Realtek ® 8118 Gaming LAN Utilidad de control de ancho de banda
Sistema operativo
Soporte para Windows 10 de 64 bits
Compatibilidad con Windows 7 de 64 bits
* Para admitir Windows 7 de 64 bits, debe instalar una CPU AMD Pinnacle Ridge y Summit Ridge.
* Descargue la «Herramienta de instalación USB de Windows» del sitio web de GIGABYTE e instálela antes de instalar Windows 7.
Factor de forma
Factor de forma micro ATX; 24.4cm x 24.4cm
